Categoria: Disegno – classi terze

Alle care e ai cari alunni dello scorso anno scolastico 2023-24, questo post lo avevo promesso a coloro che frequenteranno il liceo scientifico e che hanno bisogno di fare un po' di ripasso sul disegno tecnico. Per prima cosa, vi ripropongo un video sui metodi di rappresentazione, per ricordarvi le caratteristiche generali delle proiezioni ortogonali,...

L’elaborato grafico n. 2 è la rappresentazione con il metodo dell’assonometria cavaliera dei seguenti solidi: un prisma a base quadrata l=5 cm h=8 cm una piramide a base quadrata l=6 cm h= 8 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Nel seguente video è descritta la procedura per eseguire...

Iniziamo i primi passi nello studio delle rappresentazioni tridimensionali imparando le regole dell’assonometria militare monometrica; nei due video troverai: → un’introduzione e le istruzioni per disegnare il sistema di riferimento → la guida per disegnare la rappresentazione di un cubo Buona visione!

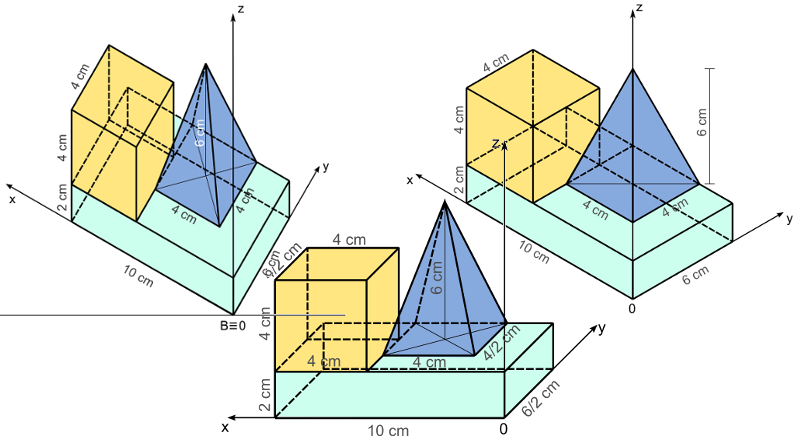

L’assonometria è una tecnica di rappresentazione grafica molto utilizzata per disegnare un oggetto in un modo abbastanza realistico e, allo stesso tempo, permettere a chi osserva il disegno di ricavare le sue caratteristiche geometriche e le sue misure. In questo video troverai un’introduzione e un confronto tra le tre tecniche che andremo a studiare, ovvero:...

L’elaborato grafico n. 1 è la rappresentazione con il metodo dell’assonometria isometrica dei seguenti solidi: un cubo di spigolo s=6 cm un parallelepipedo 6x4x8 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Rappresentazione del cubo: Rappresentazione del parallelepipedo: Se volete, potete scaricare il file in pdf cliccando qui. NB: per...
