L’elaborato grafico n. 6 è la rappresentazione con il metodo delle proiezioni ortogonali di un parallelepipedo appoggiato sul piano orizzontale di spigoli pari a 6x4x8 cm.
Dopo aver disegnato le proiezioni della figura nel PO, PV e PL, rifinisci il disegno ricalcandole e colorando di arancione, con tratto leggero, i tre rettangoli (le tre proiezioni) che hai ottenuto.

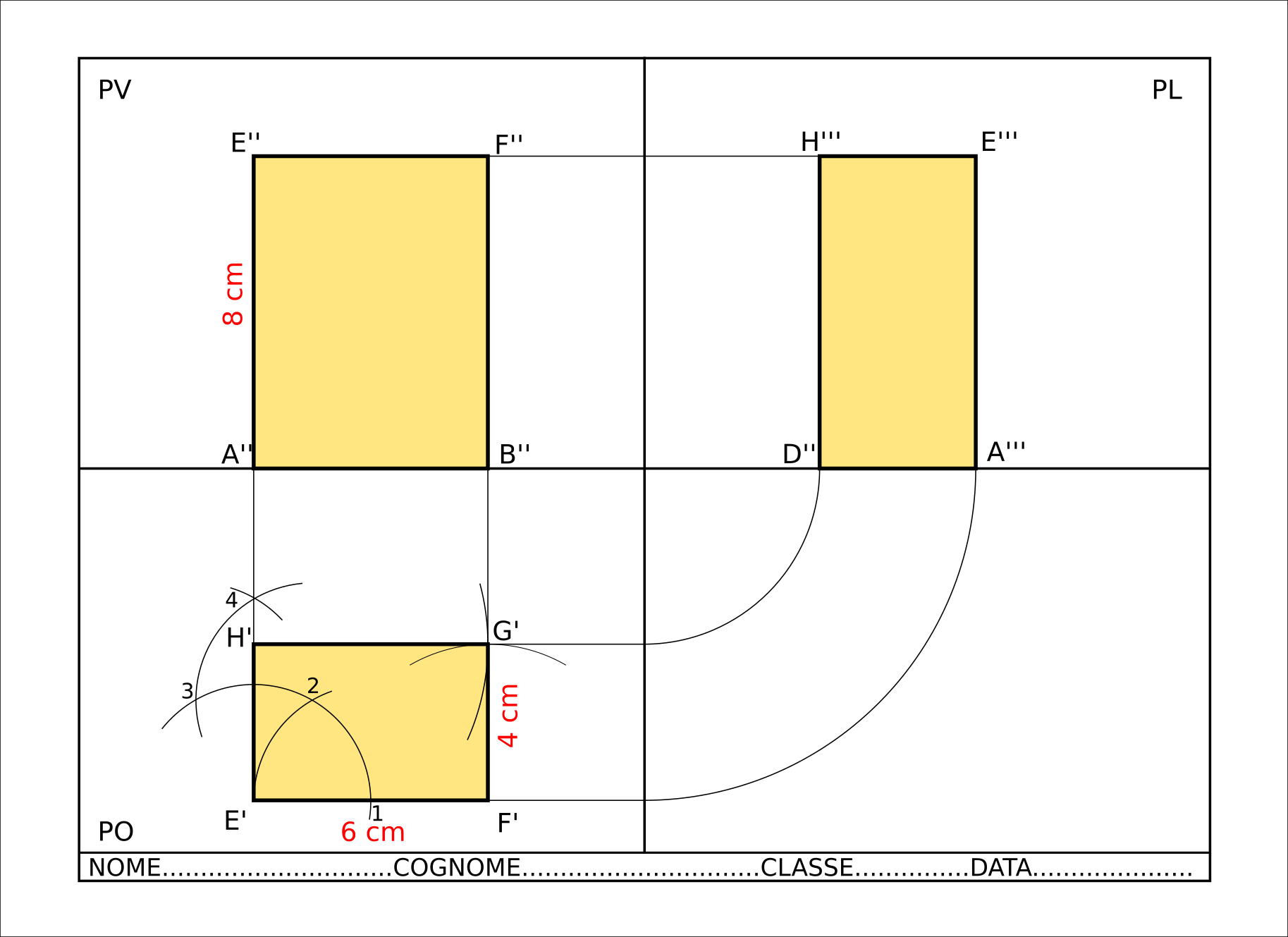

Questo è il risultato finale:
Nota: le misure indicate in rosso non vanno riportate nel disegno.
Se vuoi, puoi scaricare e stampare il file in pdf del disegno cliccando qui.
Nel seguente video puoi vedere la spiegazione e la procedura per eseguire il disegno:
